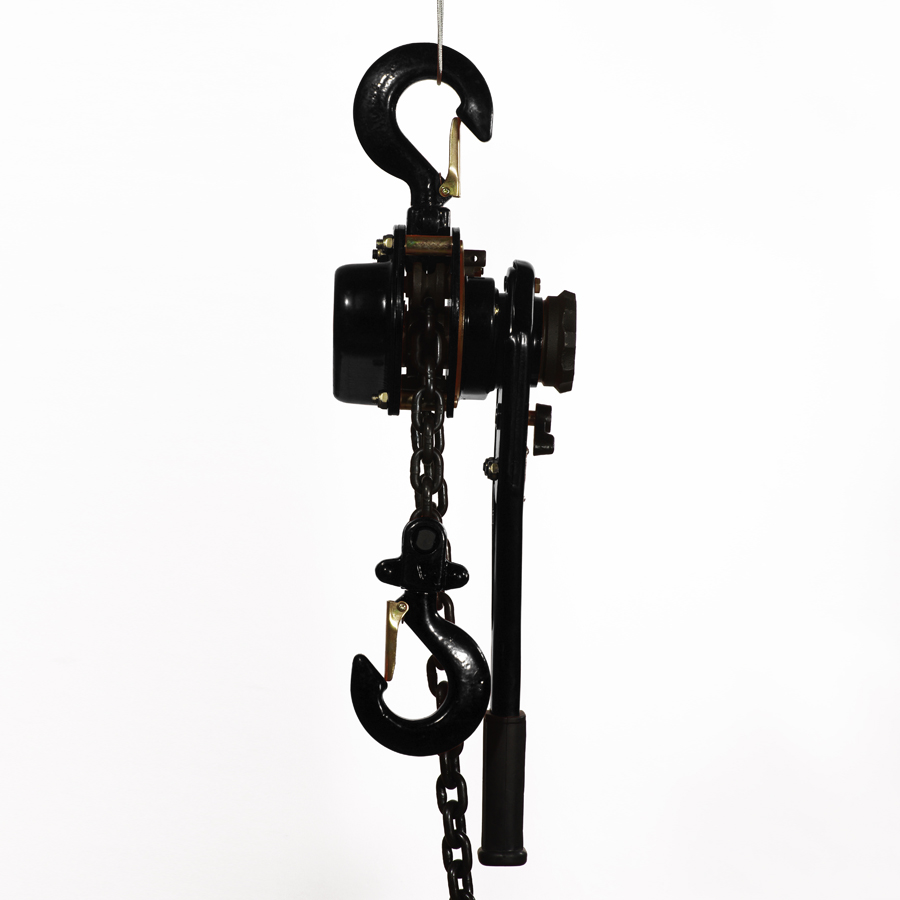

Подъемный инструмент с цепным рычажным блоком
Этот ручной подъемный инструмент рычаг цепной блок является ручным подъемным устройством и является переносным многофункциональным ручным подъемным устройством. Его можно использовать в энергетике, горнодобывающей промышленности, судостроении, на строительных площадках, в качестве монтажного оборудования, для подъема грузов, вытягивания механических деталей, связывания и крепления больших объемов, крепления арматуры для проводов, сборки и сварки.
Минимальный заказ FOB: 50 шт. Цена рассчитывается на основе объема заказа и является предметом переговоров.
Модель: SBH-L
Рычажный подъемник серии SBH-L
Технические характеристики
1. Регулировка цепи одним нажатием кнопки
2. Грузовая цепь из сплава марки 80 по стандарту ISO и GES
3. Кованые и термообработанные грузовые крюки с возможностью отслеживания партии и индикаторами растяжения
Работа на холостом ходу
1. Нажмите на фиксирующую защелку до упора и потяните кольцо захвата на себя.
2. Цепь можно регулировать вручную.
3. Чтобы прекратить холостой ход: установите рычаг переключения в нижнее положение (см. схему ниже). Затем, нажимая на удерживающую защелку как можно дальше, осторожно нажмите на кольцо захвата, чтобы защелка вошла в зацепление с внешним краем удерживающей пластины. Затем возьмитесь за кольцо захвата и ручку одной рукой и нажмите на них, одновременно поворачивая их против часовой стрелки. Удерживающая защелка возвращается в исходное положение.
* Технические характеристики, указанные в данной брошюре, могут быть изменены в целях улучшения без предварительного уведомления.
Протестировано в соответствии с EN13157-2004
Назад
Рычажный подъемник серии SBH-L
Технические характеристики
1. Регулировка цепи одним нажатием кнопки
2. Грузовая цепь из сплава марки 80 по стандарту ISO и GES
3. Кованые и термообработанные грузовые крюки с возможностью отслеживания партии и индикаторами растяжения
Работа на холостом ходу
1. Нажмите на фиксирующую защелку до упора и потяните кольцо захвата на себя.
2. Цепь можно регулировать вручную.
3. Чтобы прекратить холостой ход: установите рычаг переключения в нижнее положение (см. схему ниже). Затем, нажимая на удерживающую защелку как можно дальше, осторожно нажмите на кольцо захвата, чтобы защелка вошла в зацепление с внешним краем удерживающей пластины. Затем возьмитесь за кольцо захвата и ручку одной рукой и нажмите на них, одновременно поворачивая их против часовой стрелки. Удерживающая защелка возвращается в исходное положение.
* Технические характеристики, указанные в данной брошюре, могут быть изменены в целях улучшения без предварительного уведомления.
Протестировано в соответствии с EN13157-2004
| Код продукта | Емкость (т) | Стандартный лифт (м) | Тестовая нагрузка (т) | Тянущие усилия (кг) | Цепь падает № | Диаметр грузовой цепи. (мм) | Размеры (мм) | Вес нетто (кг) | ||||
| А | Б | С | Д | Э | ||||||||
| СБХ-L050 | 0,50 | 1.5 | 0,75 | 11 | 1 | 5 | 148 | 128 | 295 | 256 | 45 | 6.1 |
| СБХ-L075 | 0,75 | 1.5 | 1.13 | 15 | 1 | 6.3 | 148 | 128 | 295 | 256 | 45 | 6.9 |
| СБХ-L100 | 1.00 | 1.5 | 1.50 | 20 | 1 | 6.3 | 152 | 128 | 310 | 256 | 48 | 7.0 |
| СБХ-L150 | 1.50 | 1.5 | 2.25 | 18 | 1 | 7.1 | 161 | 148 | 335 | 368 | 52 | 9.6 |
| СБХ-L200 | 2.00 | 1.5 | 3.00 | 24 | 1 | 7.1 | 168 | 148 | 350 | 368 | 60 | 10.1 |
| СБХ-L300 | 3.00 | 1.5 | 4.50 | 38 | 1 | 9 | 191 | 180 | 405 | 368 | 66 | 15.9 |
| СБХ-L600 | 6.00 | 1.5 | 9.00 | 39 | 2 | 9 | 191 | 180 | 550 | 368 | 80 | 25.7 |
